1、概述

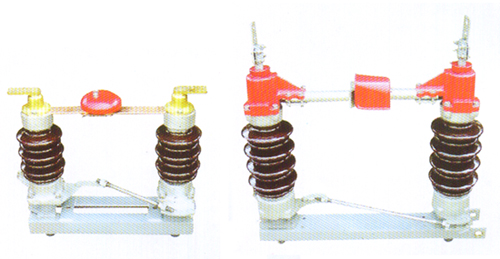

GW4-10 15 35/630-2000A型圓棒式隔離系列開關帶避雷器、硅橡膠，是我廠針對原GW4開關存在的一系列問題，按現行的國家標準和國際標準改型設計而成的一種新型開關。開關本身帶有接地閘刀（專利號：86208985）能有效防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另接地線。該產品其電氣性能和機械性能優良，是現行10-35KV級戶外開關的更新產品。
2、適用范圍
開關用于三線交流50Hz電路，供有電壓無負荷時分合電路之用。其基本使用條件如下：
（1）海拔高度不超過3000m，環境溫度不低于-40℃不高于+40℃。
（2）風速不大于35mm/S，地震烈度不超過8度。
（3）適應于大城市、工礦附近等污穢地區。
（4）不適應于有燃燒和爆炸危險、有劇烈震動和沖動、有嚴重腐蝕金屬和絕緣材料的化學物質的場所。
二、技術數據
|
型號
|
額定電壓（千伏）
|
額定電流（A）
|
極限通過電流峰（KA）
|
5秒穩定電流（KA）
|
|
|
10
|
220A
|
10
|
5
|
|
400A
|
20
|
10
|
|
600A
|
50
|
14
|
|
1000A
|
80
|
21.5
|
|
1600A
|
90
|
25
|
|
GW4-15
|
15
|
200A
|
15
|
5
|
|
4010A
|
25
|
10
|
|
600A
|
50
|
14
|
|
1250A
|
80
|
21.5
|
|
|
35
|
400A
|
30
|
10
|
|
GW4-35D
|
600A
|
50
|
14
|
|
GW4-10ⅢD帶（W）
防污型
|
630A
|
56
|
15
|
|
1000A
|
80
|
21.5
|
|
1250A
|
90
|
23
|
|
2000A
|
104
|
45
|
|
GW4-60
|
60
|
600A
|
50
|
14
|
|
GW4-60D
|
1000A
|
80
|
21.5
|
|

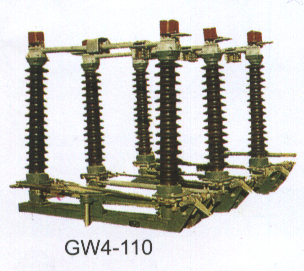

GW4-110
|
110
|
600A
|
50
|
14
|
|
GW4-110D
|
1000A
|
80
|
21.5
|
|
GW4-220
|
220
|
630A
|
50
|
14
|
|
GW4-220D
|
1250A
|
80
|
21.5
|
三、產品用途及適用范圍
1、GW4系列戶外隔離開關適用于裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時做分合操動之用。
2、隔離開關適用于：
（1）海拔不超過1000米；
（2）周圍介質溫度不高于+40℃及不低于-30℃ 。注：海拔高度及周圍介質溫度不能滿足上述條件時，可按GB311-64國家標準規定要求，使用此種隔離開關。
3、隔離開關不適用于：
（1）有導電起化學作用氣體，蒸氣作用的場所；
（2）有大量塵埃聚集的場所；
（3）有火災及爆炸危險的地方；
（4）有劇烈震動或沖動的場所（如在電鎬、挖土機旁等）。
四、結構簡介
GW4系列隔離開關是一種雙柱式隔離開關，它是單極型。當三極使用時，極間用帶軸機械連接起來、三極同步使用。
GW4系列隔離開關由底座，絕緣支柱及導電部分組成。
GW4系列隔離開關每極有兩個瓷柱，分別裝在底座兩端軸承上，以交叉連桿連接（GW4系列隔離開關只有一個瓷柱裝在底座一端軸承上，另一個瓷柱固定在底座的另一端）可以水平旋轉。
GW4系列隔離開關導電閘刀分成兩半，分別固定在兩個瓷柱的頂上，作水平分合閘、觸頭接觸地方是在兩個瓷柱的中間，用操動機構一個瓷柱及導電體轉動9，另一個瓷柱及導電體也由連桿轉動9，（GW4系列隔離開關當操動機構操動時，只有裝在底座軸承上一端的瓷柱及導電體轉動9，另一端固定），于是閘刀便向同一側方向斷開或閉合。
GW4-10系列隔離開關配用CS11-I型手力操動機構操動。
GW4-15系列隔離開關配用CS11-I型手力操動機構操動。
GW4-35系列隔離開關配用CS11或CS型手力操動機構操動。
GW4-35D系列隔離開關配用CS8-6D或CS15-D型手力操動機構操動。

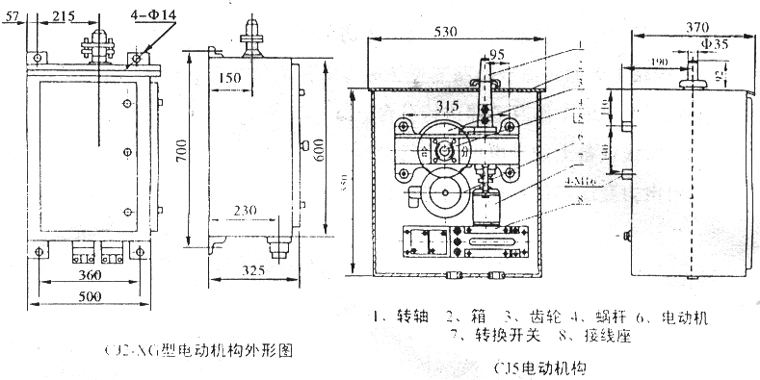

GJ2-XG型電動機機構圖；
GJ5-XG型電動機機構圖；

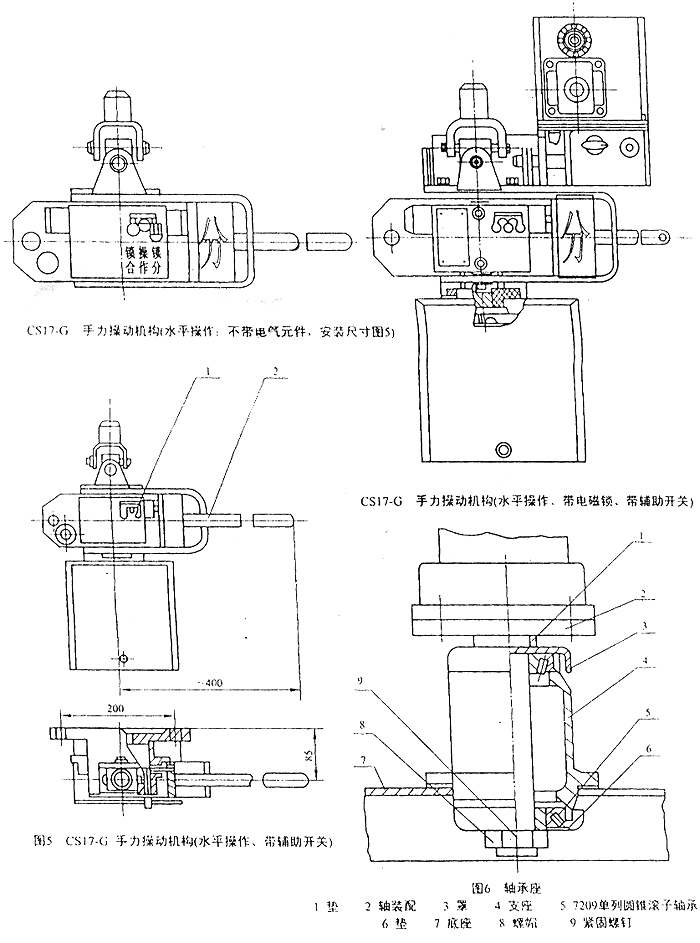

CS17-G人力操動機構（不帶電氣元件）結構示意圖；
CS17-G人力操動機構（電磁鎖）結構示意圖；
CS17-G人力操動機構（帶輔助開關）結構示意圖；
CS14-G人力操動機構（不帶電磁鎖）結構示意圖；
CS14-G人力操動機構（帶電磁鎖）結構示意圖；
五、安裝說明
1、安裝前打開木箱，按照“國家標準”檢查產品，備件及隨附的產品使用說明書，然后清除零件上的塵埃、污物、仔細擦瓷柱、接地螺釘及螺孔之表面，檢查所有羅釘是緊固，最后在所有導體的可動動接觸部份涂上一層工業凡士林油。

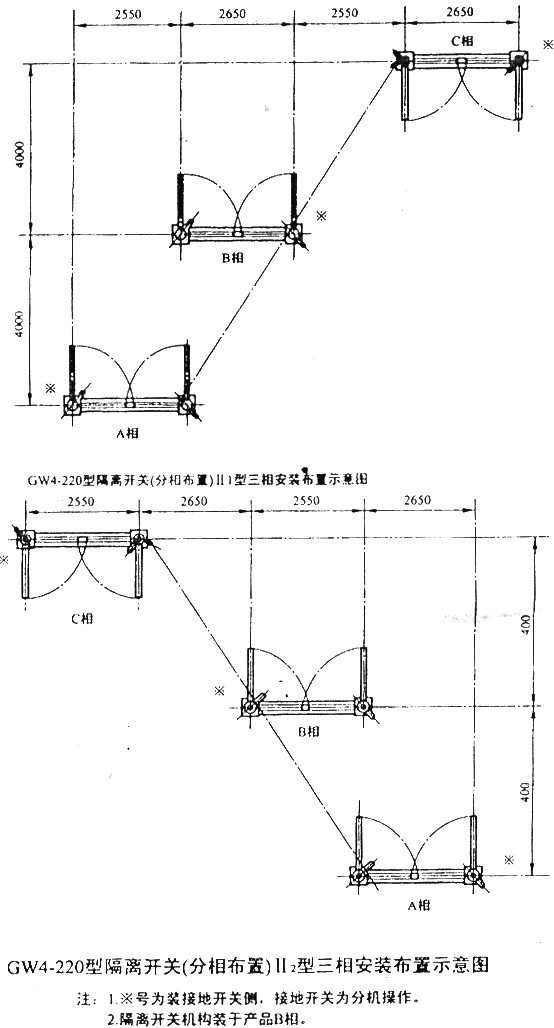

2、隔離開關應水平安裝于鐵架或其他支持物上，操作機構裝于隔離開關之下方。

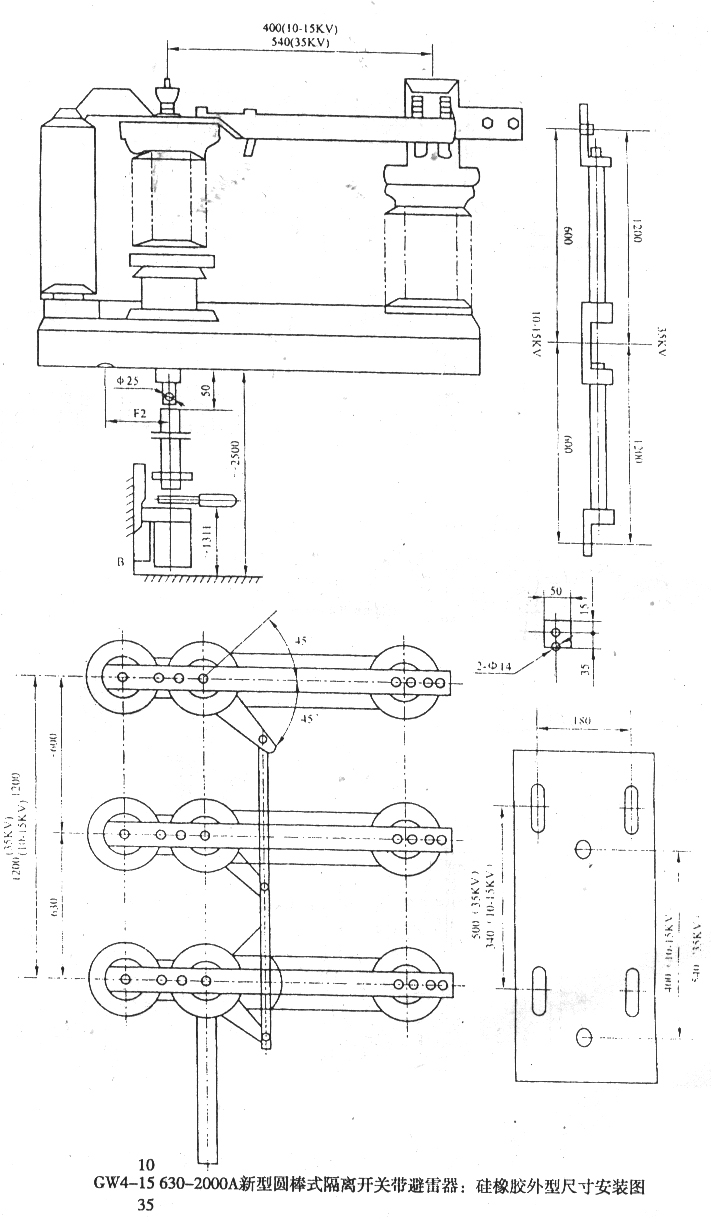

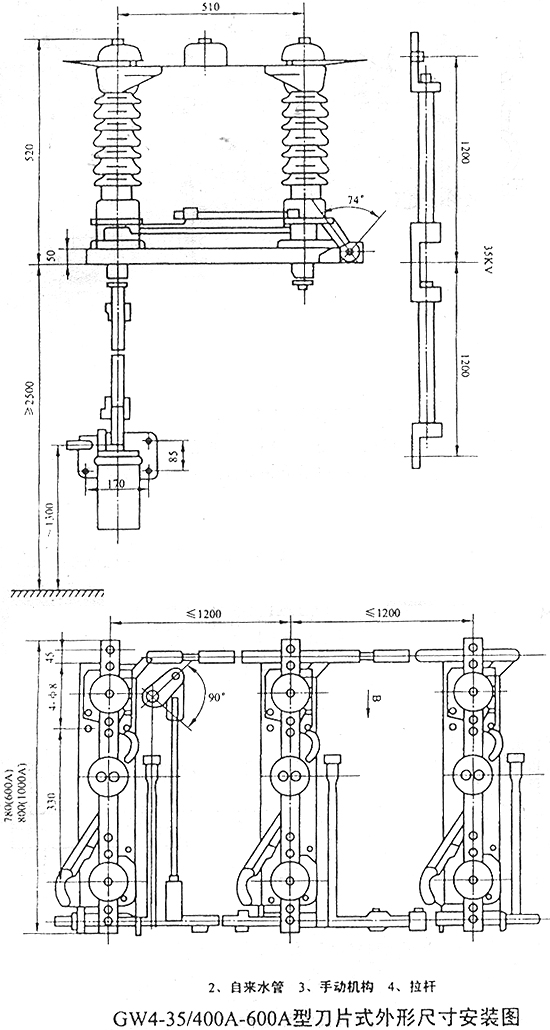

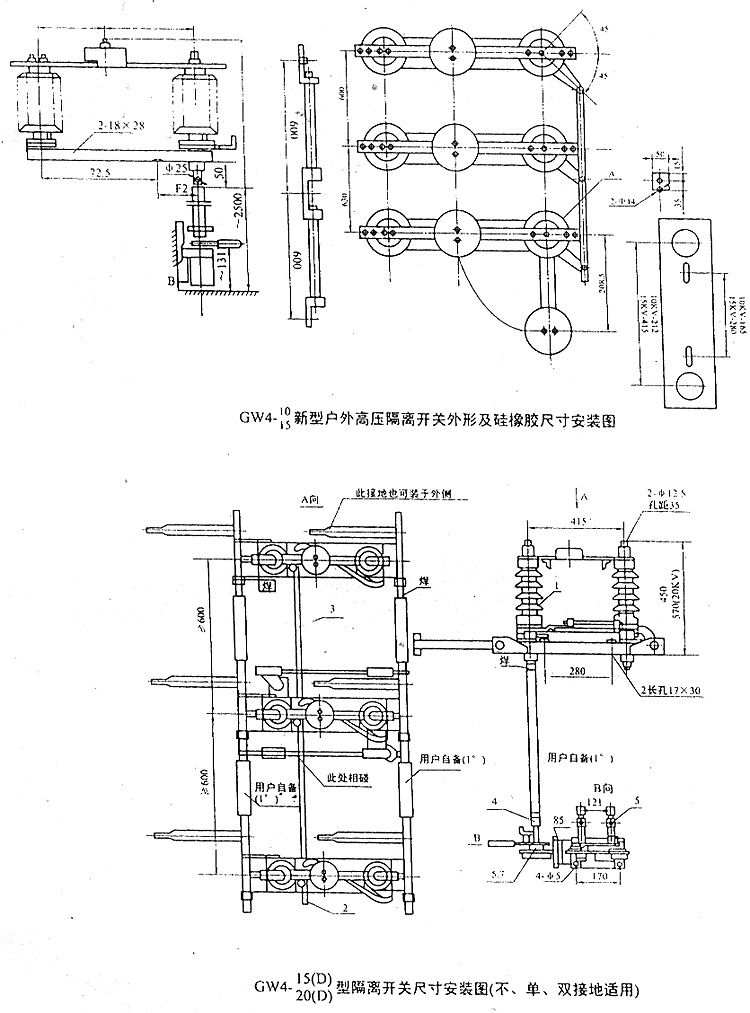

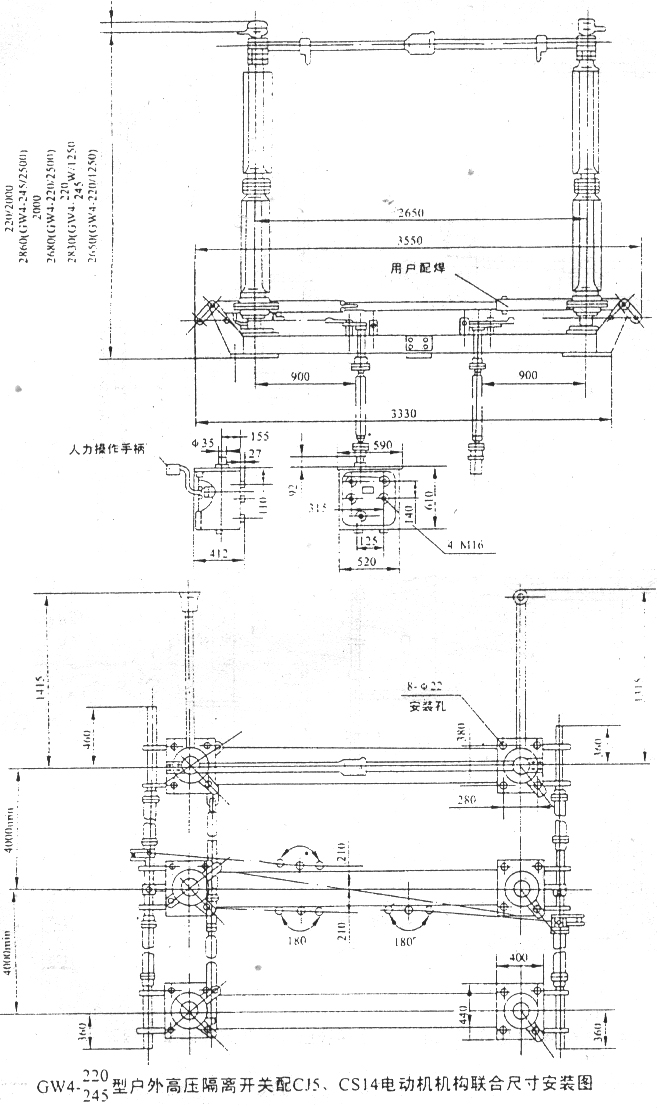

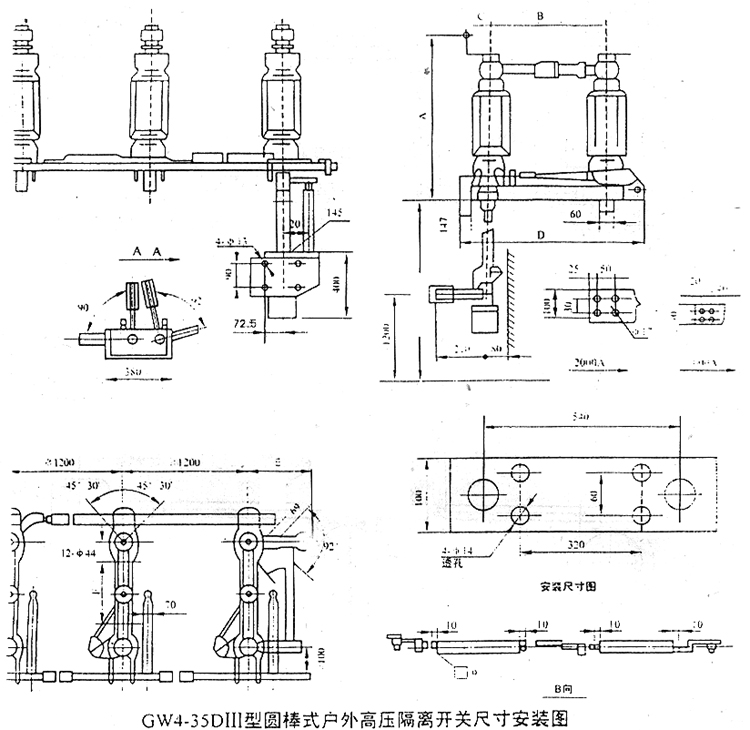

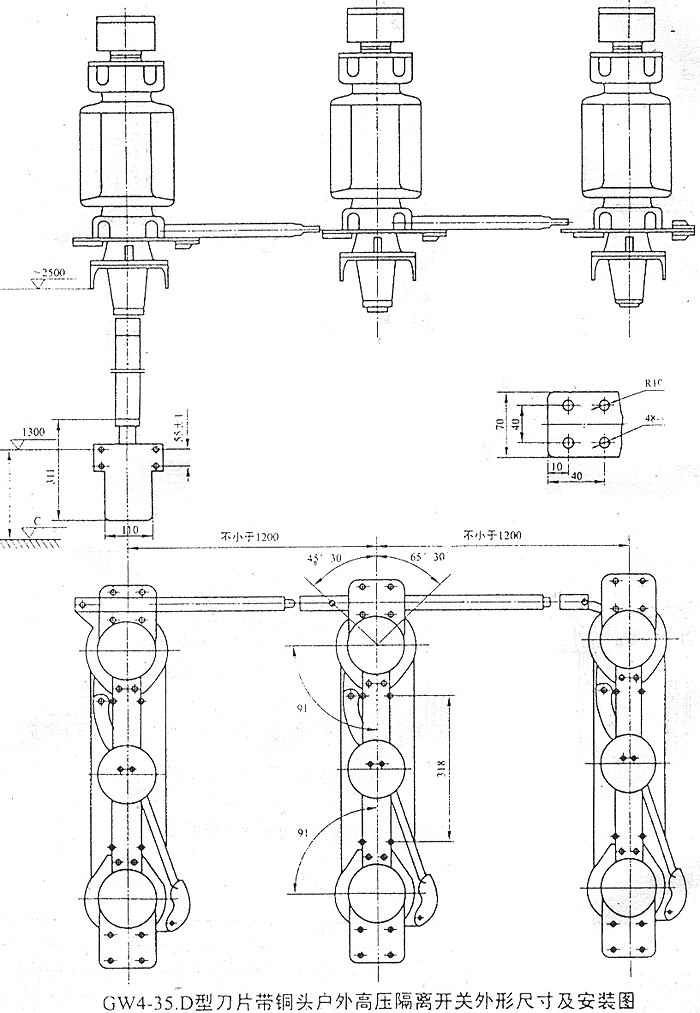

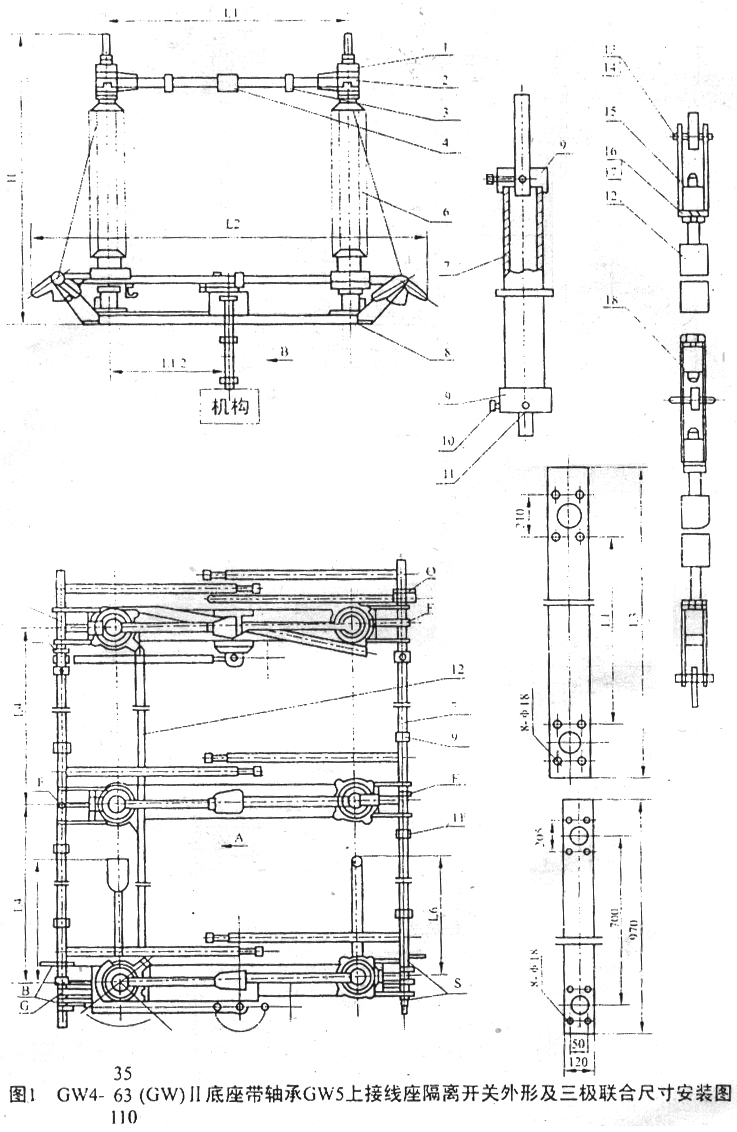

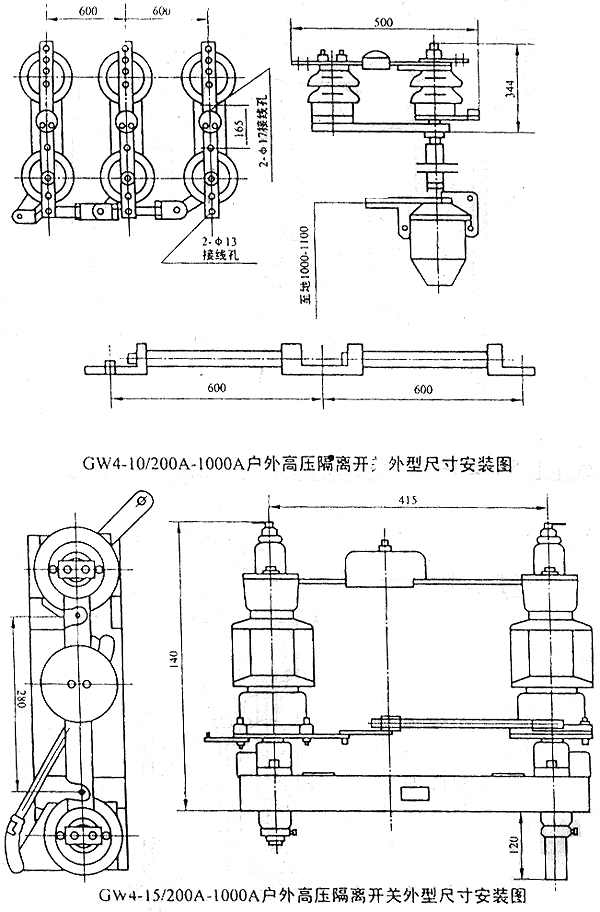

3、在安裝前，根據隔離開關及操作機構的相對位置作出聯動圖解，以決定聯接鋼管的長度及聯動臂的適當方位。如圖示：
|
型號
|
尺寸
|
|
A
|
B
|
C
|
D
|
E
|
F
|
|
GW4-35（D）/630
|
620
|
540
|
130
|
830
|
320
|
320
|
|
GW4-35（D）/2200
|
725
|
635
|
179
|
925
|
377
|
395
|
|
型號
|
H
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
|
GW4-35（DW）
|
970
|
700
|
1350
|
970
|
1200
|
390
|
360
|
|
GW4-63（DW）
GW4-110（DW）
|
1228
1558
|
880
1300
|
1600
2030
|
1160
1580
|
1600
2000
|
482
700
|
450
670
|
|
產品型號
|
GW4-10G
|
GW4-15G
|
GW4-35G
|
GW4-60G
|
GW4-110G
|
GW4-145G
|
GW4-220G
GW4-245G
|
|
額定參數
|
|
項目名稱
|
|
額定電壓KV
|
10
|
15
|
35
|
60
|
110
|
145
|
220、245
|
|
最高電壓KV
|
11.5
|
16.5
|
40.5
|
69
|
126
|
160
|
240、260
|
|
額定電流A
|
400
|
400
|
400
|
400
|
400
|
400
|
400
|
|
額定熱穩定時間（有效值）KV
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
|
額定熱穩定時間S
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
|
額定動穩定電流（峰值）KA
|
20(23)
|
20(23)
|
20(23)
|
20(23)
|
20(23)
|
20(23)
|
20(23)
|
|
1min工頻耐壓（有效值）KA
|
42
|
60
|
80
|
140
|
95(215)
|
275
|
395
|
|
雷電沖擊耐壓（全波）（峰值）KV
|
75
|
95
|
185
|
325
|
250(400)
|
650
|
950
|
|
接線端額定靜拉力N
|
300
|
400
|
500
|
500
|
750
|
980
|
980
|
|
爬電距離
|
普通型
|
250
|
300
|
625
|
1100
|
1870
|
1870
|
3650
|
|
防污型
|
260
|
310
|
875
|
1600
|
2750
|
2750
|
2830
|
注：表中括號內數值為實際試驗值
軸承座轉動應靈活：接線座轉動應靈活，轉角不小于900；緊固件應牢固、無松動；
測量主回路電阻數據見表2（不包括接線夾）
|
額定電壓（KV）
|
額定電流（A）
|
回路電阻（υΩ）不大于
|
|
35
|
630、1250
|
180、100
|
|
63
|
630、1250
|
200、115
|
|
110
|
630、1250
|
220、130
|
|
220
|
630、1250
|
230、140
|
安裝時可先隔離開關及操作機構，然后以予定之接管接于兩者間，隔離開關極間連接可用1’水管，連接螺釘可用電焊焊在管上，調節妥當后，傳動軸與操作機構上軸均分別各鉆2貫通孔，φ圓錐銷牢固（客戶自備）。
5、在安裝隔離開關時應注意以下各項：
（1）操動機換手柄在“分”開之最終點，隔離開關閘刀必須到達打開位置最終點的手柄在“合”閘之最終點，隔離開關閘刀必須到達閉合位置之最終點。
（2）隔離開關的絕緣間隙，每相之間不得低于（1015KV600mm）35KV1200mm。
（3）導線與隔離開關的連接應特別牢靠，并盡可能置于同一平面上，使其所受應力為最小。
（4）隔離開關的安裝高度一般為2.5-10米，（基座至地面距離）操動機構的高度一般為1.3米（手柄轉軸至地面距離）。
（5）觸頭接觸處及接地接觸處應清除氧化痕跡，接地回路電阻不得超過3歐姆。
（6）安裝好后，進行3-5次分合操作，以檢查安裝質量如有不妥的地方應重新加以調正。
（7）輔助開關與隔離開關的配合，應為斷路訊號觸頭在閘刀通過全部行程75%以后開始動作，接合訊號觸頭在閘刀觸合后開始動作，如不為此結果必為輔助開關的轉軸方位弄錯此時可經矯正之。
6、檢修與維修：
（1）隔離開關每年定期進行1-2次檢查，檢查隔離開關的閘刀，觸頭的接觸部分是否有過熱及紅色氧化痕跡，并消除修正，然后涂以凡士林油。
（2）檢查信號回路和機構，查看信號觸頭和機構零件是否損壞，如發現損壞應立即更換。
（3）檢查隔離開關的支柱瓷瓶是否良好，如發現損壞應立即更換。
（4）隔離開關必須在線路上的負載已經切斷，斷路器已跳閘后，方可進行操作。
（5）當線路上無斷路器或斷路器發生故障時隔離開關允許在下列情況下進行分合：
①對量度用的電壓互感器進行分合。
②對母線設備上的充電電流進行分合。
③對電力變壓器的空載電流進行分合。
|
